Подключение СХД (SAN) к серверам HP ProLiant BL460c Gen8 по iSCSI

Скажу сразу, что в данном случае мы не будем пользоваться программным инициатором операционной системы. СХД подключается с помощью Emulex iSCSISelect Utility, которая доступна при загрузке сервера. Далее устанавливается лишь MPIO (Multi-Path Input/Output) —  в операционной системе Windows, либо проводятся соответствующие манипуляции на хосте ESXi.

Загружается Emulex iSCSISelect Utility

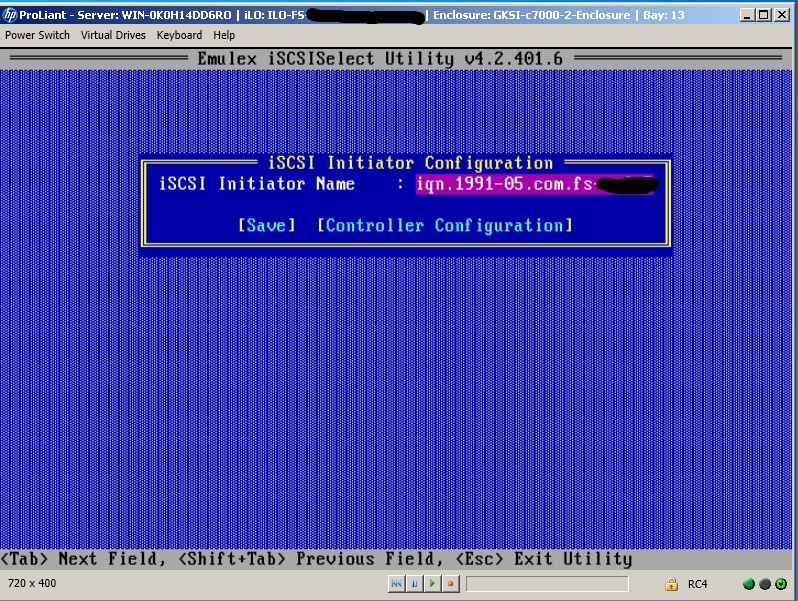

Предлагается ввести iSCSI Initiator Name. Можно оставить по умолчанию.





Жмем Save.



Далее жмем на Controller Configuration (переход — Tab)

Видим два контроллера, выбираем первый. Далее Network Configuration.

Если необходимо настраиваем vLan – Configure VLAN ID/Priority

Жмем на VLAN Support и выбираем Enabled.

Вводим VLAN ID Save, на запрос отвечаем Y.

Далее в зависимости от настроек вашей сети выбираем либо DHCP либо Static IP.

После настройки сети проверяем их правильность – жмем на PING и вводим адрес проверочного сервера.

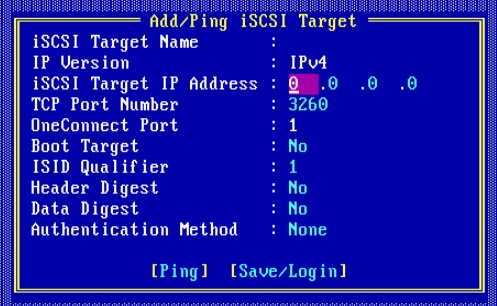

Далее подключаем СХД – выходим в главное меню iSCSI Target Configuration, Add New iSCSI Target вводим IP адрес цели – жмем Save/Login.

Выйдет предупреждение о том, что не задано имя цели, мы хотим продолжить и жмем Y.

СХД благополучно находится, выводится список Targets. Выбираем например первый в списке и жмем F3. После чего в последней правой колонке появляется значение Yes.

Опять жмем на  Add New iSCSI Target, и видим что Target успешно добавился.

 Затем в зависимоcти от типа СХД можно либо сразу нажать на F7 и посмотреть что есть на СХД, либо сначала подключить хост, презентовать ему диск и уже затем F7.

Поднимаемся по меню вверх до Controller Selection Menu и настраиваем второй контроллер.

Выходим из утилиты, загружаемся.

В операционной системе Windows видим раздвоенный диск. Чтобы диск по обоим путям виделся один, ставим MPIO. Можно стандартный, встроенный в Windows. Но можно и HP MPIO.
